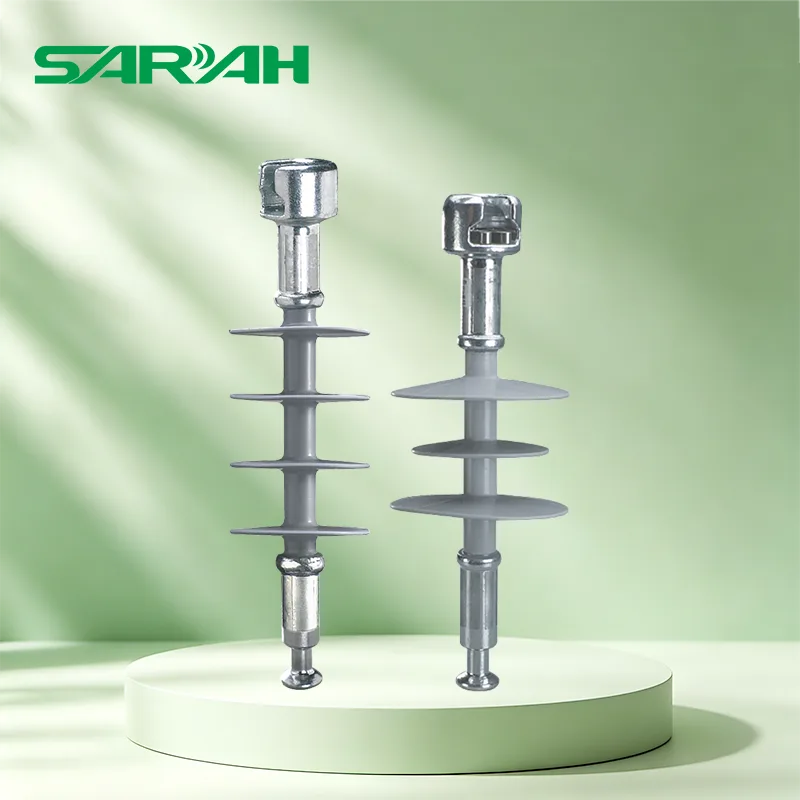

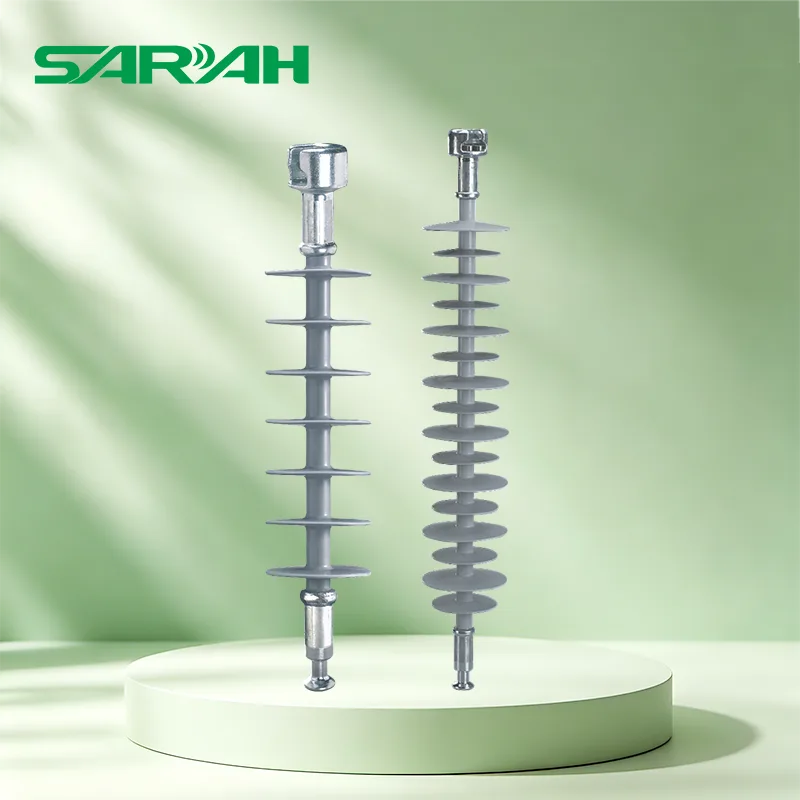

Isolante per sospensioni ad asta lunga

L'isolante per sospensione a barra lunga durevole SARAH è una nuova generazione di prodotti per l'isolamento elettrico che sostituisce i tradizionali isolatori per sospensione in porcellana/vetro. È ampiamente utilizzato nelle linee di trasmissione aeree ad alta tensione, altissima e altissima tensione per sospendere i conduttori e ottenere isolamento elettrico e fissaggio meccanico.

Il prodotto adotta il processo di stampaggio integrale e l'asta centrale, la gonna dell'ombrello e l'hardware sono integrati per la sigillatura, eliminando completamente il rischio di rottura dell'interfaccia; Il materiale in gomma siliconica ha un'eccellente idrofobicità, resistenza al flashover dell'inquinamento e resistenza all'invecchiamento. In condizioni di lavoro complesse come elevata umidità, elevata nebbia salina e forte inquinamento, le sue prestazioni di isolamento sono di gran lunga superiori ai tradizionali isolanti in porcellana, riducendo notevolmente i costi di funzionamento e manutenzione della linea.

Modelli a gamma completa e parametri principali

Il nostro isolatore a sospensione ad asta lunga copre l'intero intervallo di tensione, dalla rete di distribuzione a bassa tensione da 12 kV alla trasmissione ad altissima tensione da 550 kV, soddisfacendo i requisiti di isolamento e meccanici di diversi scenari di linea. I parametri principali del modello sono i seguenti:

Vantaggi

La struttura del mantello dell'ombrello ottimizza il percorso di dispersione, con una distanza di dispersione massima di 12.250 mm, sopprimendo efficacemente il flashover da inquinamento e il flashover umido e garantendo un funzionamento stabile in aree fortemente inquinate;

La tensione di resistenza all'impulso di fulmine dell'intera serie di prodotti copre 95 kV-2250 kV, soddisfacendo i requisiti di protezione dai fulmini di diversi livelli di tensione delle linee e riducendo significativamente il tasso di intervento dei fulmini;

Sulla superficie del materiale si forma una pellicola idrofobica stabile e l'acqua piovana scivola via rapidamente senza formare una pellicola d'acqua continua. Le prestazioni di isolamento dal bagnato superano di gran lunga quelle degli isolanti ceramici.

L'isolatore per sospensioni a barra lunga adotta tiranti in fibra di vetro epossidica, con una resistenza alla trazione superiore a 5 volte quella dell'acciaio ordinario e un carico meccanico nominale che copre 70 kN-210 kN, soddisfacendo condizioni di lavoro difficili come ampie campate e aree di ghiaccio pesante;

I raccordi metallici e le aste centrali sono incollati utilizzando un processo di compressione integrale, con una resistenza di gran lunga superiore ai requisiti standard nazionali, e non vi è alcun rischio di allentamento o scivolamento durante il funzionamento a lungo termine;

L'isolatore per sospensioni ad asta lunga ha superato milioni di test di fatica da vibrazione ed è adatto a condizioni di vento e vibrazioni a lungo termine sulla linea, con una durata di oltre 30 anni.

Il materiale in gomma siliconica è stato sottoposto a cicli ad alta e bassa temperatura a -40 ℃~+80 ℃, invecchiamento UV e test di corrosione in nebbia salina, rendendolo adatto a vari ambienti complessi come altipiani, aree costiere e zone chimiche;

Il peso è solo 1/5~1/10 degli isolanti in porcellana dello stesso livello di tensione, riducendo significativamente i carichi delle torri, riducendo i costi di trasporto e installazione e migliorando l'efficienza della costruzione di oltre il 50%;

Il prodotto non presenta alcun rischio di autoesplosione a valore zero, non necessita di test regolari a valore zero e riduce i costi operativi e di manutenzione dell'80%, rendendolo la scelta ideale per le reti intelligenti.

Stampaggio di vulcanizzazione integrato dell'asta centrale, della gonna dell'ombrello e dei raccordi metallici, eliminando completamente gli spazi d'aria nell'interfaccia ed eliminando potenziali rischi di rottura dell'interfaccia;

Dalle materie prime che entrano nella fabbrica ai prodotti finiti che escono dalla fabbrica, ogni lotto di prodotti viene sottoposto a test completi, tra cui tensione di resistenza alla frequenza industriale, allungamento meccanico e impatto delle onde ripide, ed è qualificato al 100% prima di lasciare la fabbrica;

Il prodotto è conforme agli standard nazionali e internazionali come IEC 61109 e GB/T 19519 e ha superato test e certificazioni autorevoli di terze parti. Può essere utilizzato direttamente in vari progetti di ingegneria energetica in tutto il mondo.

Scenari applicabili

Isolamento in sospensione per linee di trasmissione aeree da 10kV-500kV;

Progetti di rinnovamento della rete e della rete elettrica rurale;

Linee ad alta quota, forte inquinamento, elevata nebbia salina e altre condizioni operative speciali;

Linee con severi requisiti meccanici come grandi luci e aree con ghiaccio pesante;

Isolamento delle sbarre nelle stazioni e sottostazioni di conversione;

Isolamento delle linee elettriche di alimentazione ferroviarie e di transito ferroviario.

Forza aziendale e garanzia di spedizione

Forza aziendale

SARAH Electric è un'impresa nazionale professionale impegnata nella ricerca e sviluppo, produzione ed esportazione di isolanti compositi ad alta tensione, con oltre 20 anni di esperienza nel settore. Ha costruito una propria base di produzione moderna, dotata di linee di produzione di vulcanizzazione avanzate a livello internazionale e laboratori di test meccanici/elettrici. Il suo team tecnico principale proviene dalle migliori università del settore energetico e possiede numerosi brevetti di ricerca e sviluppo indipendenti.

Siamo un fornitore qualificato di State Grid e Southern Power Grid, con prodotti esportati in oltre 30 paesi e regioni in tutto il mondo. Abbiamo servito oltre 1000 progetti di ingegneria energetica e abbiamo ottenuto riconoscimenti unanimi da parte dei clienti globali per la qualità stabile dei nostri prodotti e le efficienti capacità di consegna.

Garanzia di spedizione e servizio

I modelli normali dell'intera serie sono disponibili a magazzino, i modelli tradizionali da 12 kV-220 kV possono essere spediti entro 48 ore e i modelli ad altissima tensione da 330 kV-500 kV possono essere consegnati rapidamente entro 7-15 giorni;

Supporta la personalizzazione della struttura dell'hardware, della forma dell'ombrello, della distanza superficiale e di altri parametri e può essere sviluppato e prodotto esclusivamente in base ai disegni del cliente e ai requisiti delle condizioni di lavoro;

Gli isolanti compositi ad alta tensione hanno qualifiche di esportazione complete, possono fornire certificazioni CE, ISO e altre, supportano FOB/CIF e altri termini commerciali e un'efficiente distribuzione logistica globale.

Domande frequenti

Q1: Qual è la differenza tra isolanti compositi e isolanti ceramici tradizionali?

R: La differenza principale sta nelle tre dimensioni di materiale, prestazioni, funzionamento e manutenzione: gli isolanti compositi utilizzano gomma siliconica e barre epossidiche, che sono più leggere, più resistenti all'inquinamento e al flashover e non richiedono manutenzione; Gli isolanti ceramici sono pesanti, soggetti a rotture e richiedono regolari test a valore zero, con conseguenti elevati costi di manutenzione. Nelle aree fortemente inquinate e ad alta umidità, l'affidabilità dell'isolamento degli isolanti compositi supera di gran lunga quella degli isolanti ceramici.

Q2: Come scegliere il modello di isolante appropriato per la propria linea?

R: Il nucleo di selezione dipende da tre parametri: tensione nominale, carico meccanico nominale e distanza di dispersione. Adattare la tensione nominale al livello di tensione della linea, abbinare il carico meccanico al peso, alla campata e al carico di vento ghiacciato del cavo e abbinare la distanza superficiale al livello di inquinamento locale. Il nostro team tecnico può fornirti soluzioni di selezione gratuite. Non esitate a consultare.

Q3: Qual è la durata del prodotto?

R: In condizioni operative normali, la durata di servizio prevista degli isolatori compositi per sospensioni è ≥ 30 anni. Attraverso la verifica accelerata dei test di invecchiamento, le prestazioni operative a lungo termine sono stabili e non richiedono sostituzioni intermedie.
