Prezzi diretti di fabbrica del ritaglio del fusibile

Un fusibile è un dispositivo di commutazione e protezione critico all'interno dei sistemi di distribuzione dell'energia, utilizzato nelle reti di distribuzione a media tensione e installato su linee di distribuzione aeree. Se stai cercando soluzioni personalizzate per questo tipo di apparecchiature elettriche, scegli Sarah Electric come produttore e fornitore. Offriamo anche una vasta gamma di altri prodotti, inclusitrasformatori, scaricatori di sovratensionee altro ancora, consentendoci di fornire soluzioni complete e complete.

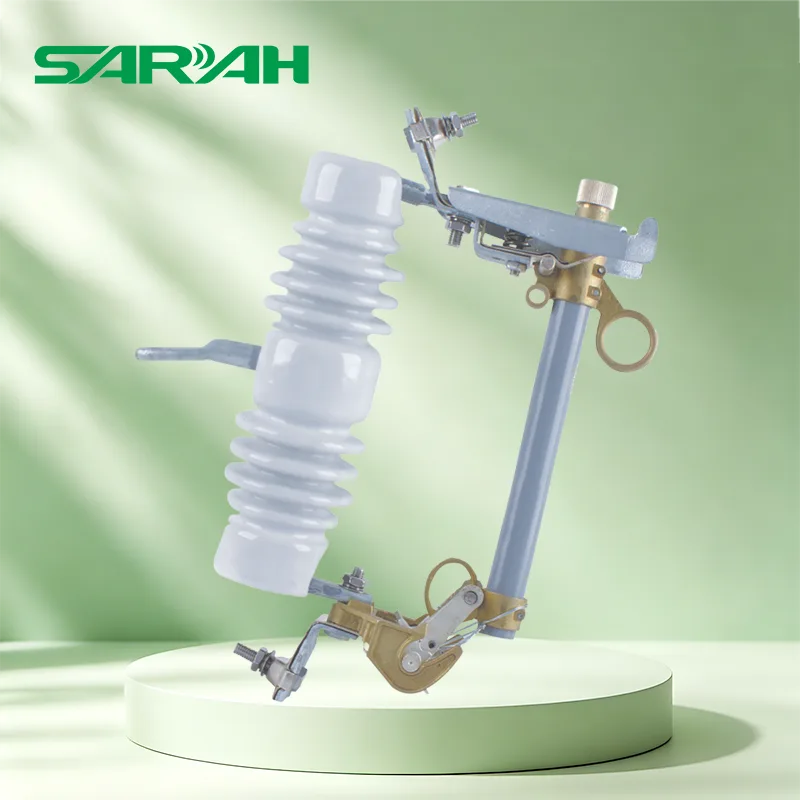

Come funziona il ritaglio del fusibile?

Il principio di funzionamento dell'interruzione del fusibile è diviso principalmente in due stati: funzionamento normale e stato di interruzione per guasto.

1. Stato operativo normale

All'interno del tubo del fusibile si trova un elemento fusibile. Durante il normale flusso di corrente il fusibile rimane sotto tensione; la forza di trazione risultante fissa saldamente l'estremità superiore del tubo del fusibile al contatto superiore fisso, mantenendo così la continuità del circuito.

2. Stato di interruzione per errore

Quando la linea subisce un sovraccarico o un guasto da cortocircuito, l'enorme corrente di guasto brucia rapidamente e interrompe il fusibile interno.

Una volta che il fusibile si rompe, la forza di trazione svanisce istantaneamente. Spinto dal proprio peso e dall'azione di una molla meccanica, il tubo del fusibile ruota automaticamente verso il basso lungo il proprio asse di cerniera e cade, creando un traferro visibile che isola completamente il circuito guasto.

Inoltre, nel momento preciso in cui scatta il fusibile, all'interno del tubo si genera un arco elettrico. Materiali speciali o riempitivi che rivestono la parete interna del tubo del fusibile reagiscono alle alte temperature generando un grande volume di gas; questo crea un flusso di gas ad alta pressione che estingue forzatamente l'arco, garantendo un'interruzione rapida e sicura della corrente.

Qual è la relazione tra un fusibile e un trasformatore montato su palo?

Ritagli dei fusibili eTrasformatori su palosono in genere componenti chiave progettati per essere utilizzati in tandem, lavorando insieme per garantire la sicurezza e la stabilità dell'alimentazione.

1. Divisione funzionale dei ruoli

2. Metodo di installazione

Il fusibile è installato sul terminale di ingresso ad alta tensione sul lato primario di un trasformatore montato su palo, mentre il lato a bassa tensione del trasformatore si collega direttamente al carico.

Sulle linee elettriche aeree, il fusibile è posizionato sopra o accanto al trasformatore; il lato ad alta tensione si collega alla rete elettrica, mentre il lato a media-bassa tensione fornisce energia ai carichi finali.

Schema:

Rete elettrica (10 kV/11 kV) → Fusibile → Trasformatore montato su palo → Utenti a bassa tensione (400 V/230 V)

3. Funzioni sinergiche

Protezione da sovraccarico: Quando la corrente di linea supera il suo valore nominale, il fusibile si brucia, scollegando così l'alimentazione in ingresso del trasformatore.

Protezione da cortocircuito: In caso di cortocircuito, il fusibile interviene rapidamente per interrompere l'alimentazione, evitando che le correnti di guasto causino danni al trasformatore e alle apparecchiature a valle.

Facilità di manutenzione: Il fusibile consente il funzionamento manuale per isolare il circuito; questo garantisce che l'intera linea di alimentazione non debba essere diseccitata durante l'installazione, la manutenzione o la sostituzione di un trasformatore su palo.

4. Raccomandazioni per la selezione

La corrente nominale del fusibile deve essere determinata in base alla capacità del trasformatore montato su palo e alla corrente di linea. Deve essere adeguatamente abbinato al modello specifico del trasformatore per garantire un funzionamento sensibile e una protezione affidabile.

Scenari applicativi comuni

Quali sono i requisiti di installazione per un fusibile?

1. Posizione di installazione

Lato alta tensione: Installare all'estremità di ingresso ad alta tensione della linea di distribuzione, situata in prossimità del trasformatore montato su palo.

Linee aeree: Quando possibile, installare alla sommità del palo o sul tratto di linea aerea più vicino al trasformatore.

Evitare interferenze: Evitare l'installazione in luoghi in cui le linee elettriche si intersecano, dove l'unità potrebbe essere ostruita da edifici o dove è suscettibile all'impatto fisico di forze esterne.

2. Altezza di installazione

Per le linee aeree esterne, l'altezza di installazione dei fusibili montati sulla sommità del palo è in genere compresa tra 4 e 6 metri o superiore.

Nelle aree facilmente accessibili al personale devono essere implementate ulteriori misure di protezione della sicurezza.

3. Metodo di montaggio

Fissare l'unità utilizzando staffe isolanti o pilastri isolanti che soddisfino le specifiche applicabili; assicurarsi che l'installazione sia salda e stabile per evitare allentamenti causati dalla forza del vento o dalle vibrazioni.

I bulloni dei terminali devono essere serrati saldamente, ma è necessario prestare attenzione a non serrarli eccessivamente al punto da danneggiare l'isolante.

4. Collegamenti elettrici

I collegamenti tra il lato ad alta tensione e la rete elettrica devono utilizzare conduttori e terminali conformi alle specifiche applicabili, garantendo che l'area della sezione trasversale del conduttore corrisponda adeguatamente alla corrente nominale del fusibile.

Il cablaggio deve essere pulito e ordinato per evitare collegamenti allentati o contatti scadenti; il filo di terra deve essere collegato a terra in modo affidabile.

5. Spazio libero

Mantenere una distanza di sicurezza tra il polo di interruzione del fusibile e il trasformatore o altre apparecchiature per evitare scosse elettriche e scariche elettriche.

Assicurarsi che il percorso del meccanismo di estrazione del tubo del fusibile rimanga libero da ostacoli per evitare malfunzionamenti o mancata indicazione visiva di una condizione di guasto.

6. Polarità e orientamento

Quando si installa l'apertura del fusibile, osservare la corretta polarità; il terminale di ingresso ad alta tensione deve essere collegato al lato della rete elettrica.

Il tubo del fusibile deve essere orientato verticalmente e la sua direzione operativa deve essere conforme agli standard di progettazione.

7. Requisiti ambientali

Evitare l'installazione in ambienti caratterizzati da eccessiva umidità, accumulo di acqua o forte corrosività; in caso di installazione in aree costiere o ambienti con elevata acidità/alcalinità, selezionare un tipo di fusibile resistente alla corrosione.

L'apparecchiatura è progettata per funzionare normalmente in un intervallo di temperatura compreso tra -25°C e +40°C; tuttavia, le specifiche possono essere personalizzate per soddisfare le vostre esigenze specifiche.
