Fusibili da 12 KV

I fusibili da 12 KV di SARAH Electric sono progettati per sistemi di distribuzione da 12 kV. Utilizziamo la tecnologia avanzata di estinzione dell'arco spray e seguiamo rigorosamente lo standard internazionale IEC 60282-1. Il prodotto presenta caratteristiche di interruzione rapida, elevata limitazione della corrente ed eccellente stabilità elettrica, che lo rendono un componente protettivo ideale per le moderne reti intelligenti e i sistemi di distribuzione industriale.

Specifiche tecniche

Vantaggio

Dotato di un efficiente tubo di estinzione dell'arco, si decompone rapidamente e produce gas al momento della generazione di corrente di guasto, formando un flusso d'aria ad alta pressione per il soffiaggio dell'arco longitudinale, ottenendo un'estinzione dell'arco di livello millisecondo.

Sopprimono efficacemente la sovratensione e proteggono le apparecchiature sensibili a valle dagli impatti transitori.

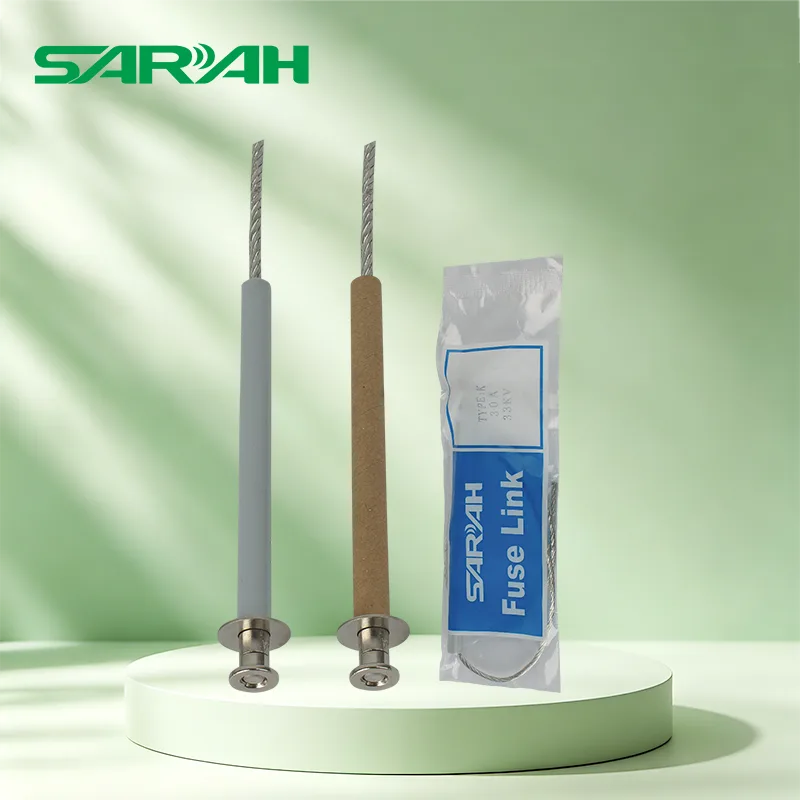

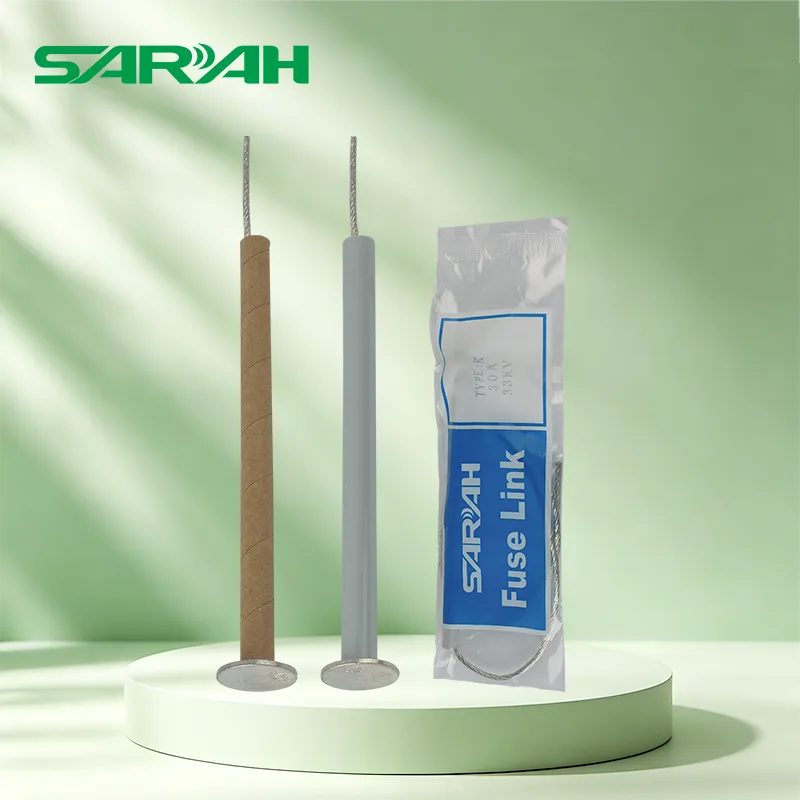

Tipo con testa non staccabile: struttura compatta, fusibili da 12 KV adatti per ambienti di installazione con spazio limitato, economici.

Tipo con testa staccabile: facile da sostituire rapidamente la fusione sul posto, supporta design a coda singola e doppia e soddisfa diversi requisiti di cablaggio.

La corrente nominale copre da 1 A a 200 A, con un totale di 20 specifiche, che corrispondono accuratamente a varie caratteristiche di carico.

Le doppie caratteristiche di tipo K (veloce) e di tipo T (ritardato) sono opzionali e rispondono in modo flessibile a condizioni di lavoro complesse come l'avviamento del motore e la corrente di spunto di eccitazione del trasformatore.

Parametri di specifica e guida alla selezione

Principali parametri dimensionali

Diametro del tubo: 19,0 ± 0,2 mm (specifica uniforme, compatibile)

Lunghezza del sistema 11kV: 580-600mm

Lunghezza sistema 33kV: 787mm

Lunghezza totale del tipo a doppia coda: 980 mm (inclusa estensione della coda di 180 mm)

Confronto tra corrente e tipo

Metodo di installazione

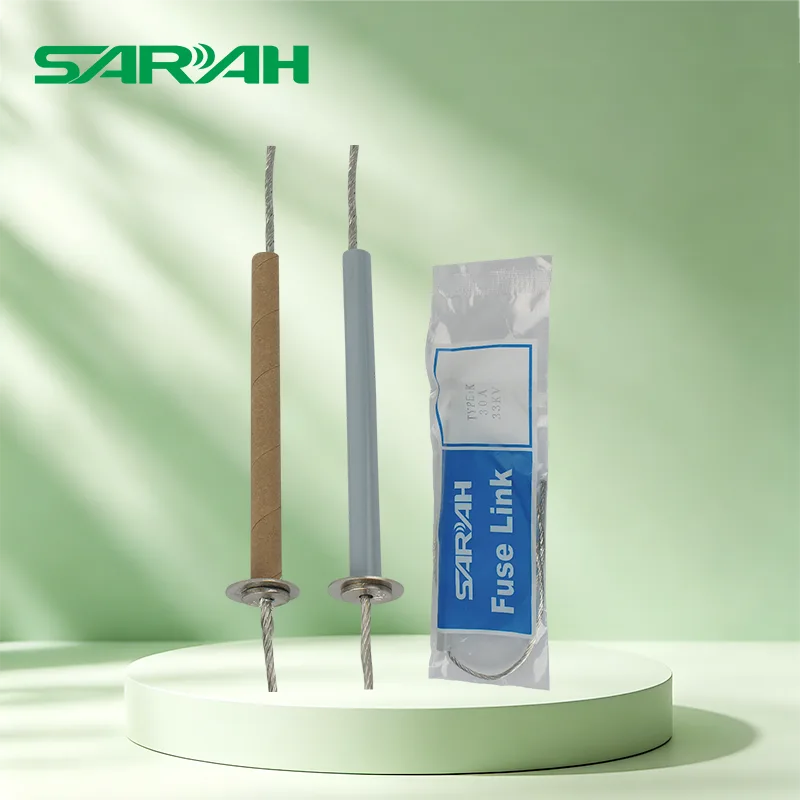

Tipo a coda singola: adatto per basi portafusibili standard, facile da installare.

Tipo a doppia coda: supporta la connessione parallela o requisiti fissi speciali, migliorando la stabilità meccanica.

APPLICAZIONE

Nel progetto di rinnovamento della rete elettrica urbana e rurale, i fusibili da 12 KV fungono da unità di protezione del nucleo per le unità principali ad anello e gli interruttori montati su palo.

La protezione delle linee di raccolta delle nuove centrali elettriche come quelle eoliche e fotovoltaiche può resistere ai fulmini e ai guasti da cortocircuito.

Protezione della linea principale in entrata per luoghi ad alta richiesta come siderurgia, prodotti chimici e data center.

Protezione di backup per sottostazioni di trazione ferroviaria e sistemi di alimentazione aeroportuale.

Consigli per l'installazione e la manutenzione

Verificare che la tensione e la corrente nominali della base dei fusibili da 12 KV corrispondano prima dell'installazione per evitare mescolanze.

La forma della testa staccabile deve garantire che il meccanismo del pulsante sia flessibile e non si verifichino fenomeni di inceppamento.

La coda della miccia a doppia coda deve essere mantenuta naturalmente appesa per evitare torsioni sotto stress.

Si consiglia di effettuare un'ispezione visiva ogni 12 mesi, concentrandosi sull'osservazione se il tubo di estinzione dell'arco presenta crepe o segni di carbonizzazione.

Dopo che il guasto si è verificato, è necessario sostituire il fusibile dello stesso modello ed è severamente vietato l'uso di sostituti non standard.

Fornitura e supporto tecnico

I modelli normali (come 10K, 50T, 100K) sono disponibili e possono essere spediti entro 48 ore.

Specifiche speciali (come 175A, 200A) possono essere prodotte in base agli ordini, con tempi di consegna di 7-10 giorni lavorativi.

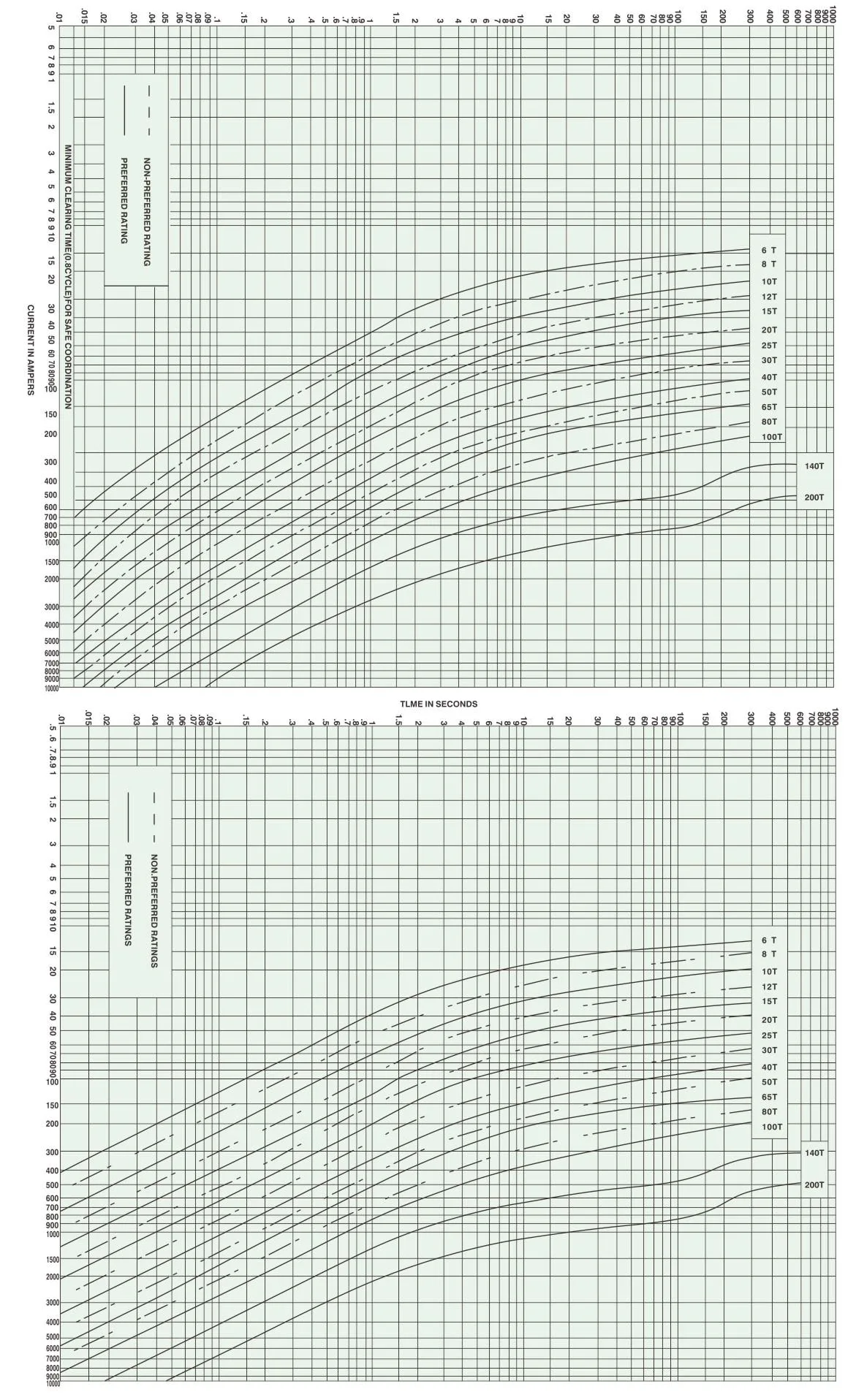

SARAH fornisce una curva tempo-corrente completa per assistere nella progettazione del coordinamento del sistema.

Supportiamo anche lunghezze e forme terminali personalizzate per soddisfare requisiti tecnici speciali.
