Introduzione al trasformatore di potenza

Caratteristiche principali di lavoro

Componenti fissi non rotanti: non c'è movimento meccanico. L'energia viene trasmessa esclusivamente attraverso l'induzione elettromagnetica. Funzionano in modo affidabile, sono di semplice manutenzione, hanno un basso tasso di guasto e hanno una lunga durata (di solito 20-30 anni).

La frequenza viene mantenuta rigorosamente a un livello costante: quando si modifica la tensione/corrente, la frequenza alternata dell'uscita è coerente con la frequenza di ingresso (come 50 Hz nella rete elettrica del nostro paese), garantendo il normale funzionamento delle apparecchiature elettriche.

Trasmissione dell'energia elettrica e isolamento elettrico: l'energia elettrica viene trasmessa tramite accoppiamento magnetico. Gli avvolgimenti primari e secondari non hanno alcun collegamento elettrico diretto, ottenendo l'isolamento tra i circuiti ad alta e bassa tensione, garantendo la sicurezza del sistema e del personale.

Le regole di variazione della tensione e della corrente sono chiare: il rapporto di tensione è approssimativamente uguale al rapporto del numero di spire e il rapporto di corrente è approssimativamente inversamente proporzionale al rapporto del numero di spire. Ciò consente una progettazione precisa e l'implementazione dell'aumento o della riduzione della tensione, soddisfacendo i requisiti di trasmissione e distribuzione di potenza.

Esistono perdite intrinseche: le perdite per isteresi/correnti parassite (perdite a vuoto) del nucleo di ferro e le perdite di resistenza degli avvolgimenti (perdite di carico). Design e materiali di alta qualità possono ridurre significativamente queste perdite e migliorare l’efficienza energetica.

Diversi tipi di caratteristiche di differenziazione

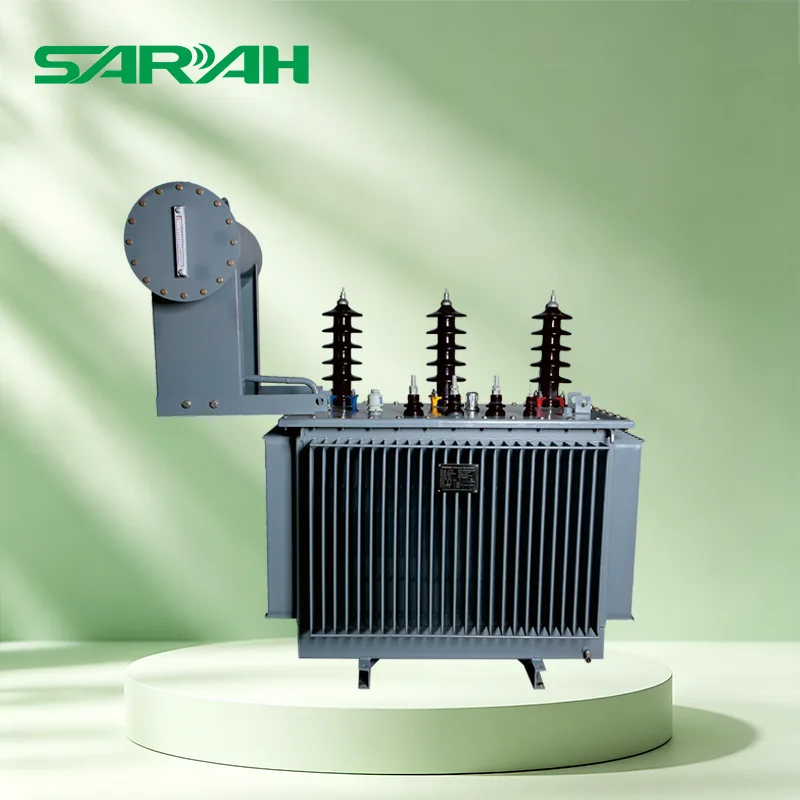

Trasformatore immerso in olio: Ha eccellenti prestazioni di isolamento e dissipazione del calore, adatte a scenari esterni ad alta tensione e grande capacità (come le sottostazioni regionali), con costi moderati e lunga durata; tuttavia, esiste il rischio di perdite d'olio ed è necessaria una manutenzione regolare della qualità dell'olio.

Trasformatore a secco: Design senza olio, ignifugo e antideflagrante, silenzioso, di piccole dimensioni. Adatto per ambienti interni (come edifici per uffici, metropolitane) e luoghi con elevati requisiti di sicurezza antincendio; ha tuttavia un costo più elevato ed è difficile da dissipare il calore per grandi capacità.

Trasformatore in lega amorfa: il nucleo è realizzato in materiale in lega amorfa. La perdita a vuoto è inferiore di circa il 70% rispetto a quella dei tradizionali nuclei in lamiera di acciaio al silicio. La corrente a vuoto è inferiore, con conseguenti effetti significativi di risparmio energetico. Viene utilizzato principalmente negli scenari di distribuzione dell'energia in cui il consumo energetico è sensibile.

Trasformatore con nucleo in ferro laminato tridimensionale: con una struttura senza giunzioni, ha una bassa resistenza magnetica, riduce ulteriormente la perdita e il rumore a vuoto e ha un design compatto, adatto a centri di carico come reti elettriche urbane e grattacieli.

Caratteristiche di adattamento dell'applicazione

Adattamento all’intera catena della rete elettrica: al termine della produzione di energia, la tensione viene aumentata per ridurre le perdite di trasmissione; al termine della distribuzione, la tensione viene ridotta per soddisfare la richiesta di energia elettrica degli utenti. Questo è il "hub" per la trasmissione e la distribuzione di energia.

Ampia copertura di capacità: datrasformatori di distribuzioneda diverse decine di kVA a grandi trasformatori di centrali elettriche di diverse centinaia di MVA, può soddisfare le esigenze di alimentazione di diverse scale.

Forte resistenza al cortocircuito e al sovraccarico: ottimizzando la struttura dell'avvolgimento (come i conduttori intrecciati autoadesivi), rafforzando il fissaggio del nucleo e del corpo, viene migliorata la capacità di resistere a cortocircuiti improvvisi ed è adatto per carichi di impatto sulla rete.

Tendenza all'aggiornamento intelligente: i nuovi prodotti integrano il monitoraggio delle condizioni (temperatura dell'olio, gas, scarico parziale) e moduli di comunicazione, supportando il funzionamento e la manutenzione a distanza, migliorando così l'affidabilità e l'efficienza operativa.
