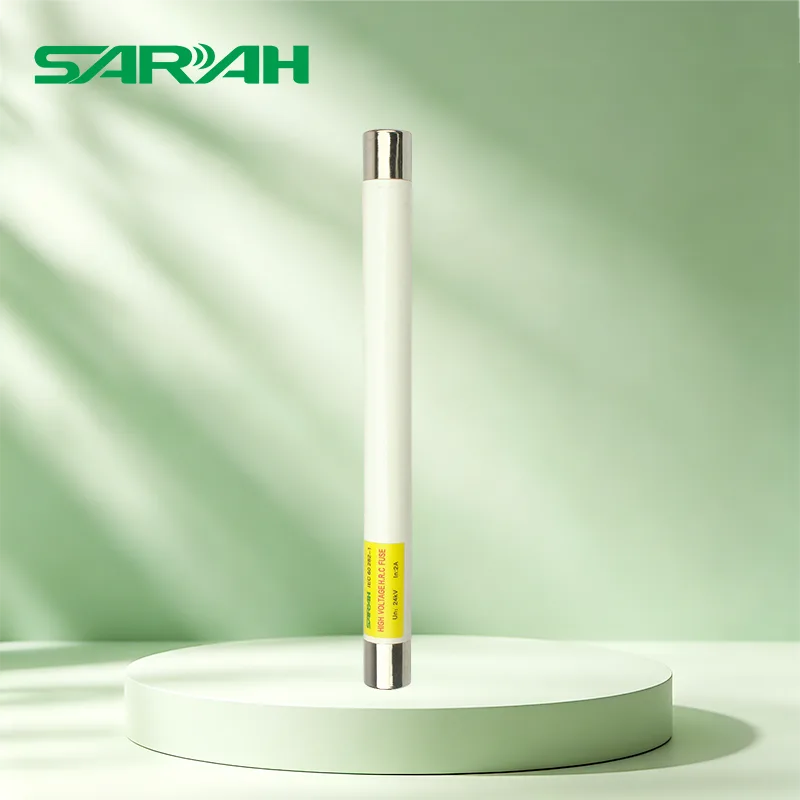

Fusibile limitatore di corrente HRC da 24 KV

Il fusibile limitatore di corrente HRC avanzato da 24 KV SARAH Electric è un dispositivo di protezione del nucleo adatto per sistemi di distribuzione di media tensione da 11-36 kV. Viene utilizzato principalmente per proteggere apparecchiature elettriche ad alta tensione come trasformatori di tensione, trasformatori di distribuzione e banchi di condensatori. In caso di cortocircuito o sovraccarico nel circuito, il fusibile si scioglie immediatamente e la corrente viene limitata, interrompendo rapidamente la corrente di guasto e impedendo l'espansione dell'incidente. Costituisce una barriera di sicurezza indispensabile nei sistemi di distribuzione di media tensione.

Il prodotto adotta un corpo in tubo di ceramica epossidica completamente chiuso e una struttura del fusibile in lega d'argento di elevata purezza, con sabbia di quarzo estinguente dell'arco incorporata. Ha un'eccellente capacità di limitazione e interruzione della corrente, elevata velocità di interruzione, elevate prestazioni di estinzione dell'arco ed è conforme agli standard nazionali ed esteri come IEC e GB. Può essere utilizzato direttamente in vari scenari, ad esempio quadri interni, unità principali ad anello e trasformatori montati su palo per esterni.

Modelli a gamma completa e parametri principali

Vantaggi fondamentali

La corrente di interruzione massima può raggiungere 50 kA, che può interrompere la corrente di cortocircuito in millisecondi, riducendo notevolmente l'impatto della corrente di cortocircuito sulle apparecchiature ed evitando la combustione di apparecchiature di valore come trasformatori e quadri;

Il fusibile limitatore di corrente HRC da 24 KV è realizzato in materiale in lega di alta precisione, con caratteristiche operative stabili, protezione precisa da sovraccarico, nessun funzionamento errato o rifiuto di movimento e soddisfa i requisiti di protezione di trasformatori di tensione, trasformatori e altre apparecchiature;

Costruito in sabbia di quarzo di elevata purezza per l'estinzione dell'arco, estingue rapidamente l'arco generato dalla fusione, elimina il rischio di riaccensione e garantisce un processo di rottura sicuro e privo di esplosioni senza fiamme libere.

Il corpo del tubo in ceramica epossidica ha eccellenti prestazioni di isolamento, resistenza all'umidità, antivegetativa e anti-invecchiamento ed è adatto per ambienti interni ed esterni, con una durata di oltre 20 anni;

Il fusibile limitatore di corrente HRC da 24 KV adotta dimensioni di installazione standard del settore e può sostituire direttamente prodotti di marca nazionali ed esteri con le stesse specifiche senza la necessità di modificare il quadro, rendendo l'installazione conveniente;

Ampia adattabilità alla scena

Protezione del trasformatore di tensione (serie XRNP): progettata specificamente per trasformatori di tensione, con corrente nominale bassa (0,5-3,15 A), elevata capacità di interruzione e protezione precisa del PT da danni da sovracorrente e cortocircuito;

Protezione trasformatore/linea (serie XRNT): corrente nominale elevata (6,3-160 A), adatta per la protezione da cortocircuito e sovraccarico di trasformatori di distribuzione, linee e banchi di condensatori da 24 kV;

Copertura completa della scena: può essere utilizzato per vari scenari di distribuzione di media tensione come quadri interni, unità principali ad anello, sottostazioni di tipo box, trasformatori montati su palo esterno, reti elettriche rurali e sistemi di distribuzione di imprese industriali e minerarie.

Garanzia di qualità rigorosa

Il fusibile limitatore di corrente HRC da 24 KV è sottoposto a test completi che includono tensione di resistenza alla frequenza industriale, capacità di interruzione e aumento di temperatura per ciascun lotto di prodotti dall'ingresso delle materie prime alla consegna del prodotto finito ed è qualificato al 100% per la consegna;

Il prodotto è conforme agli standard nazionali e internazionali come IEC 60282-1 e GB/T 15166.2 e ha superato test e certificazioni autorevoli di terze parti. Può essere utilizzato direttamente in vari progetti di ingegneria energetica in tutto il mondo;

Attraverso cicli ad alta e bassa temperatura a -40 ℃~+85 ℃, calore umido e test in nebbia salina, è adatto a vari ambienti complessi come altipiani, aree costiere e zone chimiche.

Funzioni principali e scenari applicabili

Funzioni principali

Quando si verifica un cortocircuito in un circuito o in un'apparecchiatura, il fusibile si scioglierà istantaneamente, interrompendo rapidamente la corrente di guasto, impedendo l'espansione dell'incidente ed evitando incidenti di sicurezza come incendio e incendio dell'apparecchiatura;

Quando il carico supera la corrente nominale per un lungo periodo, il fusibile si surriscalda e si scioglie, proteggendo apparecchiature come trasformatori, trasformatori di tensione e quadri dalla bruciatura;

Dopo la fusione si forma un chiaro punto di disconnessione che soddisfa i requisiti di sicurezza per la manutenzione e non richiede l'installazione aggiuntiva di interruttori di isolamento;

Principali scenari applicabili

Protezione da cortocircuito del trasformatore di tensione (PT) da 24 kV (serie XRNP);

Protezione principale lato ingresso trasformatore di distribuzione immerso in olio/a secco da 24 kV (serie XRNT);

Quadro da interno 12kV/24kV/36kV e unità principale ad anello con protezione limitatrice di corrente;

Protezione di linee elettriche ad alta tensione esterne, linee secondarie, reti elettriche rurali, reti elettriche di parchi e linee elettriche industriali e minerarie;

Protezione da cortocircuito per dispositivi di compensazione della potenza reattiva (banchi di condensatori, trasformatori di tensione, reattori a secco);

Protezione dei sistemi di distribuzione dell'energia nelle imprese industriali e minerarie, nelle miniere e nei cantieri di costruzione di infrastrutture.

Domande frequenti

Q1: Qual è la differenza tra le serie XRNP e XRNT? Come dovrei scegliere?

R: La differenza principale risiede negli scenari applicabili e nella corrente nominale:

Serie XRNP: piccola corrente nominale (0,5-3,15 A), appositamente progettata per la protezione dei trasformatori di tensione (PT), con elevato potere di interruzione, utilizzata per proteggere trasformatori di tensione a bassa corrente e ad alta impedenza;

Serie XRNT: corrente nominale elevata (6,3-160 A), appositamente progettata per la protezione di trasformatori e linee, utilizzata per proteggere carichi di corrente elevata da cortocircuiti e sovraccarichi.

Durante la selezione, abbinare la corrente nominale del fusibile con la corrente nominale dell'apparecchiatura protetta. Il nostro team tecnico può fornirti un piano di selezione gratuito.

Q2: Qual è la durata del fusibile limitatore di corrente HRC da 24 KV?

R: In condizioni operative normali, la durata di servizio prevista del fusibile limitatore di corrente HRC da 24 KV è ≥ 20 anni. È stato verificato attraverso test di invecchiamento accelerato che le sue prestazioni a lungo termine sono stabili e non richiedono sostituzioni intermedie.

Q3: Posso sostituire i fusibili con le stesse specifiche di altri marchi?

R: Va bene! Il nostro prodotto adotta dimensioni di installazione standard del settore e può sostituire direttamente i fusibili con le stesse specifiche di marchi nazionali ed esteri come ABB, Siemens, Schneider, ecc., senza la necessità di modificare il quadro, rendendo l'installazione conveniente.
