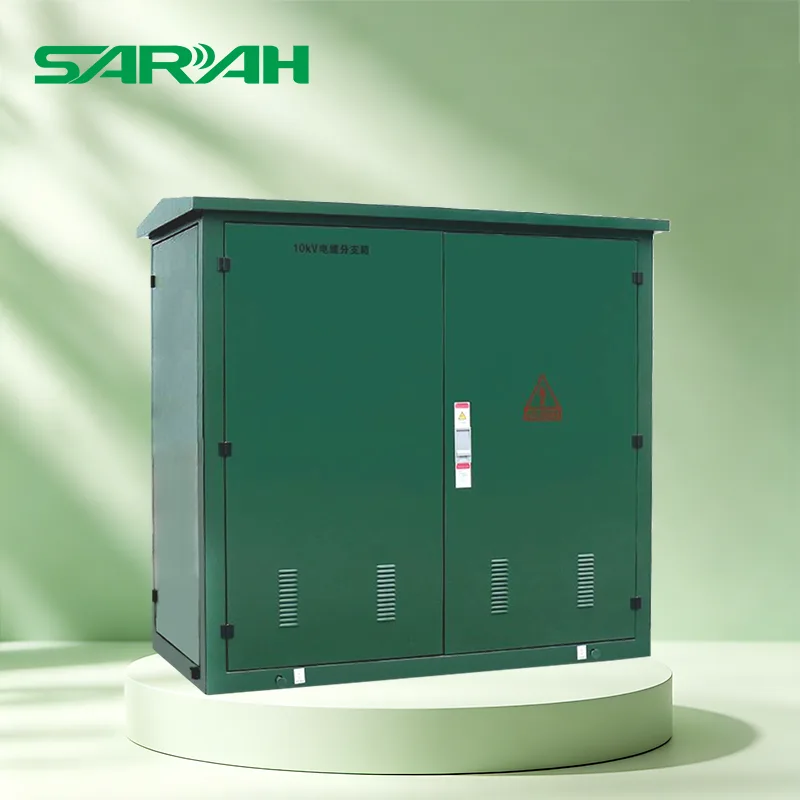

Trasformatore montato su pad da 35 KV

Sarah Electric offre trasformatori montati su pad da 35 KV durevoli e di alta qualità. Caratterizzata da un design chiuso e sicuro, questa apparecchiatura è adatta per un funzionamento continuo a lungo termine e offre un'eccellente protezione e resistenza agli agenti atmosferici.

Cos'è un trasformatore montato su pad da 35 kV?

Un trasformatore montato su pad da 35 kV è un trasformatore di distribuzione chiuso per esterni progettato per sistemi di distribuzione a media tensione. È installato su una piattaforma di cemento e collegato alla rete di media tensione tramite cavi sotterranei, riducendo la potenza da media tensione a 35 kV a potenza a bassa tensione per il consumo dell'utente finale.

Il suo flusso operativo è il seguente: rete da 35 kV → ingresso cavo ad alta tensione → commutazione e protezione ad alta tensione → abbassamento di tensione da parte del trasformatore → uscita di distribuzione a bassa tensione → apparecchiature utente.

Durante il funzionamento, il processo procede come segue:

1. L'alimentazione da 35 kV entra nell'unità tramite cavi interrati.

2. Il quadro laterale ad alta tensione fornisce controllo e protezione.

3. Il trasformatore abbassa la tensione.

4. Il lato a bassa tensione fornisce alimentazione all'utente.

Specifiche tecniche

Caratteristiche del prodotto

1. Sicurezza completamente chiusa

Tutte le parti sotto tensione del trasformatore montato su pad da 35 kV sono completamente racchiuse in un alloggiamento metallico messo a terra. Non è necessaria alcuna recinzione aggiuntiva; l'unità può essere installata direttamente in aree pubbliche come marciapiedi, cinture verdi o parcheggi, garantendo che pedoni e bambini non possano entrare in contatto con componenti sotto tensione.

2. Design fronte morto

Il lato ad alta tensione utilizza connettori separabili di tipo a gomito. Tutti i terminali sono completamente schermati e sigillati, garantendo che il personale non entri in contatto con parti sotto tensione durante il funzionamento e la manutenzione.

3. Impronta compatta

Rispetto ai tradizionali trasformatori su palo o alle sottostazioni di costruzione civile, il trasformatore su pad ha un ingombro ridotto e un aspetto esteticamente gradevole che si armonizza con l'ambiente urbano.

4. Compatibilità dei cavi sotterranei

Progettato specificatamente per i sistemi di distribuzione interrati, i cavi sia ad alta che a bassa tensione entrano ed escono dal fondo. Non ci sono linee aeree, rendendo il sistema immune agli effetti delle intemperie.

5. Protezione Integrata

L'unità integra un sezionatore di carico ad alta tensione e una protezione a doppio fusibile, consentendo funzionalità di alimentazione principale ad anello e isolamento dei guasti.

6. Installazione rapida

Il prodotto è completamente prefabbricato nello stabilimento Sarah Electric; l'installazione in loco richiede solo il posizionamento sulla base e il collegamento del cavo per mettere in funzione l'unità.

Come eseguire la manutenzione ordinaria su un trasformatore montato su pad da 35 kV?

1. Ispezioni di routine trimestrali/annuali

● Controlli del livello dell'olio e della temperatura:Ispezionare visivamente l'indicatore del livello dell'olio e l'indicatore della temperatura. Se il livello dell'olio è basso, verificare eventuali perdite; se la temperatura dell'olio è eccessivamente alta, verificare la corrente di carico.

● Aspetto della custodia e protezione dalla corrosione:Ispezionare la finitura della vernice dell'involucro del trasformatore per graffi o ruggine; nelle zone costiere con nebbia salina, pulire regolarmente il sale accumulato dalla superficie dell'involucro.

● Sicurezza e sigillatura:Controllare le serrature delle porte anteriori, i perni di sicurezza e le guarnizioni di tenuta per assicurarsi che siano intatti e forniscano protezione contro la pioggia e l'intrusione di animali.

2. Ispezione approfondita ogni 2-3 anni

● Analisi dei campioni di olio (DGA – Analisi dei gas disciolti):Estrai campioni di olio per misurare il contenuto di gas come acetilene e idrogeno, aiutando a rilevare potenziali scariche parziali incipienti o surriscaldamenti interni.

● Ispezione del fusibile:Ispezionare l'esterno del fusibile Bay-O-Net e il fusibile di riserva interno per garantire che non vi siano segni di ingresso di umidità o erosione termica.

● Condizioni del connettore a gomito e della boccola:Ispezionare l'isolamento dei connettori a gomito ad alta tensione per rilevare eventuali segni di invecchiamento o scarica corona.

Guida rapida alla risoluzione dei problemi per guasti comuni

Domande frequenti

D: È possibile installare un trasformatore montato su pad da 35 kV in ambienti interni?

R: Sì, purché siano soddisfatte le seguenti condizioni:

1. Buona ventilazione interna e temperatura ambiente non superiore a 40°C.

2. Capacità di carico del pavimento sufficiente a sostenere il peso del trasformatore.

3. Fornitura di un pozzo petrolifero di emergenza o di strutture di contenimento del petrolio (per volumi di petrolio > 1000 litri).

4. Vie di accesso antincendio non ostruite e dotate di impianti antincendio.

5. Le unità riempite di olio di estere naturale sono più adatte per l'installazione interna.

D: I trasformatori montati su pad da 35 kV possono funzionare in parallelo?

R: Sì, purché siano soddisfatte le seguenti condizioni di funzionamento in parallelo:

1. Rapporti di tensione nominale identici (deviazione ≤ ±0,5%).

2. Gruppi di vettori identici (ad esempio, entrambi Dyn11).

3. Tensioni di impedenza simili (deviazione ≤ ±10%).

4. Rapporto di capacità non superiore a 3:1.

D: Quali standard internazionali soddisfano i trasformatori montati su pad da 35 kV di Sarah Electric?

R: Tutta la nostra linea di prodotti è realizzata in stretta conformità con gli standard statunitensi, inclusi IEEE C57.12.00, IEEE C57.12.34 e IEEE C57.12.28 / C57.12.29.

Per i prodotti sono disponibili rapporti completi di test di tipo di terze parti.
