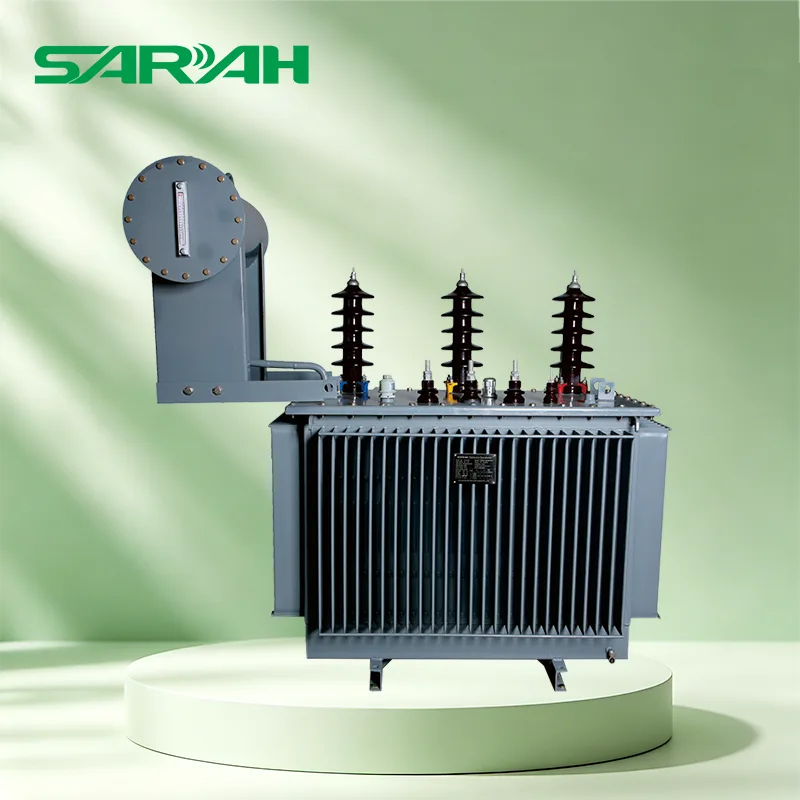

A Trasformatore di distribuzione immerso in olio da 33 KVè un componente critico nei sistemi di distribuzione dell'energia a media e alta tensione, poiché aiuta a ridurre la tensione di trasmissione a un livello più sicuro e più utilizzabile per strutture industriali, edifici commerciali, progetti infrastrutturali e reti di servizi pubblici. Scegliere il trasformatore giusto implica molto di più che controllare la tensione e la capacità. Gli acquirenti devono inoltre considerare l’efficienza, le prestazioni di isolamento, il raffreddamento, le caratteristiche del carico, le condizioni di installazione, i requisiti di manutenzione, la sicurezza e i costi operativi a lungo termine. Questa guida spiega il principio di funzionamento, i componenti principali, i vantaggi, le applicazioni, le considerazioni sulla selezione, le pratiche di manutenzione e le domande comuni sui trasformatori di distribuzione immersi in olio da 33 KV.
Sommario
- Che cos'è un trasformatore di distribuzione a bagno d'olio da 33 KV?
- Come funziona il trasformatore?
- Componenti chiave e loro funzioni
- Perché è importante un trasformatore da 33 KV?
- Principali vantaggi della tecnologia dei trasformatori a bagno d'olio
- Applicazioni tipiche
- Fattori chiave nella scelta di un trasformatore da 33 KV
- Considerazioni sull'installazione e sulla messa in servizio
- Manutenzione per prestazioni a lungo termine
- Trasformatori a bagno d'olio e a secco
- Problemi comuni e soluzioni pratiche
- Domande frequenti
- Conclusione
Che cos'è un trasformatore di distribuzione a bagno d'olio da 33 KV?
Un trasformatore di distribuzione immerso in olio da 33 KV è un trasformatore elettrico progettato per trasferire energia elettrica tra livelli di tensione mantenendo la frequenza richiesta. La classificazione di 33 KV si riferisce generalmente al livello di tensione sul lato ad alta tensione, rendendo questo tipo di trasformatore adatto alle reti di distribuzione in cui l'elettricità deve essere ridotta prima di raggiungere punti di consumo industriali, commerciali o locali.
A differenza dei trasformatori a secco, un trasformatore immerso in olio utilizza liquido isolante attorno al nucleo e agli avvolgimenti. L'olio del trasformatore fornisce isolamento elettrico e favorisce la dissipazione del calore. Durante il funzionamento, le perdite elettriche generano calore all'interno del trasformatore. L'olio isolante assorbe questo calore e lo trasferisce verso le pareti del serbatoio e le superfici di raffreddamento, consentendo al trasformatore di funzionare entro un intervallo di temperatura accettabile.
Per i clienti che acquistano un trasformatore per un nuovo progetto o per la sostituzione di un'unità esistente, la questione importante non è semplicemente se l'apparecchiatura abbia una tensione nominale di 33 KV. Il trasformatore deve inoltre corrispondere alla capacità richiesta, al rapporto di tensione, all'impedenza, al livello di isolamento, alle condizioni ambientali, al profilo di carico, al sistema di protezione e agli standard tecnici applicabili.
Come funziona il trasformatore?
Il principio di funzionamento si basa sull'induzione elettromagnetica. Quando la corrente alternata scorre attraverso l'avvolgimento primario, crea un campo magnetico variabile nel nucleo del trasformatore. Questo campo magnetico induce una tensione nell'avvolgimento secondario.
La relazione di tensione è determinata principalmente dal rapporto spire tra gli avvolgimenti ad alta e bassa tensione. Se l'avvolgimento ad alta tensione ha più spire dell'avvolgimento a bassa tensione, il trasformatore può ridurre la tensione al livello di distribuzione richiesto.
Durante questo processo, il trasformatore non genera energia elettrica. Invece, trasferisce energia da un circuito all'altro modificando la relazione tra tensione e corrente. Un trasformatore ben progettato riduce al minimo le perdite e fornisce prestazioni di tensione stabili nelle condizioni operative previste.
Anche il serbatoio pieno d'olio gioca un ruolo importante. L'olio del trasformatore circonda il nucleo e gli avvolgimenti, fornendo isolamento e allontanando il calore dai componenti interni. A seconda del design e della potenza, possono essere utilizzati sistemi di raffreddamento naturale o forzato.
Componenti chiave e loro funzioni
Un trasformatore di distribuzione immerso in olio da 33 KV è costituito da diversi componenti coordinati. Comprendere queste parti aiuta gli acquirenti a valutare le specifiche e a identificare potenziali problemi di manutenzione.
| Componente | Funzione primaria | Perché è importante |
|---|---|---|
| Nucleo magnetico | Fornisce un percorso a bassa riluttanza per il flusso magnetico | Influisce sull'efficienza, sulle perdite, sul rumore e sull'aumento della temperatura |
| Avvolgimento ad alta tensione | Si collega all'alimentazione ad alta tensione in ingresso | Richiede un isolamento e una resistenza elettrica adeguati |
| Avvolgimento a bassa tensione | Fornisce l'uscita ridotta | Deve corrispondere all'impianto elettrico a valle |
| Olio per trasformatori | Fornisce isolamento e trasferimento di calore | Le condizioni dell'olio influiscono direttamente sull'affidabilità |
| Cisterna | Contiene olio e parti attive interne | Protegge i componenti interni dall'ambiente |
| Boccola | Fornisce collegamenti elettrici isolati attraverso il serbatoio | Importante per collegamenti sicuri ad alta tensione |
| Radiatore o superficie di raffreddamento | Trasferisce il calore lontano dall'olio | Aiuta a controllare la temperatura operativa |
| Tocca Cambia | Regola il rapporto di avvolgimento effettivo | Può aiutare a compensare la variazione della tensione di alimentazione |
Perché è importante un trasformatore da 33 KV?
L'elettricità viene comunemente trasmessa a tensioni più elevate perché una tensione più elevata può ridurre la corrente per un dato livello di potenza, aiutando a controllare le perdite di trasmissione. Tuttavia, le apparecchiature e gli utenti finali normalmente non possono funzionare direttamente alla tensione di trasmissione o di distribuzione primaria. I trasformatori costituiscono quindi un ponte essenziale tra le diverse sezioni della rete elettrica.
Un trasformatore da 33 KV è particolarmente utile nei sistemi di distribuzione che servono impianti industriali, fabbriche, sottostazioni, miniere, progetti di energia rinnovabile, strutture infrastrutturali e altri grandi carichi elettrici. Riducendo la tensione in ingresso a un livello inferiore adeguato, consente ai quadri, ai motori, ai sistemi di illuminazione, alle apparecchiature di controllo e ad altri carichi elettrici a valle di ricevere energia utilizzabile.
L’affidabilità del trasformatore ha anche un impatto diretto sulla continuità della produzione. Un guasto imprevisto del trasformatore può interrompere un'intera struttura, danneggiare le apparecchiature collegate, creare costosi tempi di inattività e richiedere sostituzioni o riparazioni di emergenza. Per questo motivo, la scelta del trasformatore dovrebbe essere considerata una decisione relativa all’affidabilità a lungo termine piuttosto che un semplice esercizio di approvvigionamento.
Principali vantaggi della tecnologia dei trasformatori a bagno d'olio
I trasformatori immersi in olio rimangono ampiamente utilizzati perché la loro costruzione combina isolamento efficace, gestione del calore e funzionamento pratico a lungo termine.
- Raffreddamento efficace:L'olio del trasformatore trasferisce in modo efficiente il calore dal nucleo e dagli avvolgimenti alle superfici di raffreddamento.
- Forte isolamento:L'olio isolante adeguatamente mantenuto aiuta a separare i componenti sotto tensione e a migliorare le prestazioni dielettriche.
- Capacità di carico elevata:I progetti idonei possono supportare notevoli carichi industriali e di distribuzione.
- Lunga durata:Una progettazione, installazione e manutenzione appropriate possono garantire molti anni di funzionamento affidabile.
- Configurazione flessibile:I trasformatori possono essere progettati per diversi valori di capacità, rapporti di tensione, requisiti di impedenza e ambienti di installazione.
- Manutenzione pratica:I test dell'olio, il monitoraggio della temperatura, l'ispezione visiva e i test elettrici forniscono informazioni utili sulle condizioni del trasformatore.
- Efficienza in termini di costi:Per molte applicazioni a media tensione, la costruzione immersa in olio può fornire un equilibrio favorevole tra investimento iniziale e prestazioni operative.
Applicazioni tipiche
I trasformatori di distribuzione immersi in olio da 33 KV sono utilizzati in un'ampia gamma di ambienti di distribuzione dell'energia. Le applicazioni tipiche includono:
- Impianti di produzione industriale
- Stabilimenti e impianti di produzione
- Sottostazioni di distribuzione dei servizi
- Impianti di estrazione e lavorazione dei minerali
- Progetti commerciali e infrastrutturali
- Sistemi di raccolta e distribuzione delle energie rinnovabili
- Infrastruttura di dati e comunicazione
- Grandi strutture agricole e irrigue
- Trasporti e infrastrutture pubbliche
- Progetti di costruzione e sviluppo su larga scala
Le specifiche esatte del trasformatore dovrebbero sempre essere sviluppate in base alle caratteristiche elettriche del progetto. Un trasformatore che funziona bene in un'applicazione potrebbe non essere adatto per un'altra se il modello di carico, la temperatura ambiente, l'altitudine, l'ambiente di installazione o la disposizione di protezione sono diversi.
Fattori chiave nella scelta di un trasformatore da 33 KV
La scelta del trasformatore corretto inizia con i requisiti operativi effettivi piuttosto che semplicemente selezionando la massima capacità disponibile.
- Capacità nominale:Determinare i kVA o MVA richiesti in base al carico attuale e alla ragionevole espansione futura.
- Rapporto di tensione:Confermare la tensione in entrata di 33 KV e l'uscita a bassa tensione richiesta.
- Frequenza:Verificare che il trasformatore sia progettato per la frequenza del sistema elettrico utilizzato nel luogo di installazione.
- Impedenza:L'impedenza del trasformatore influenza la regolazione della tensione e i livelli di corrente di cortocircuito.
- Livello di isolamento:Le apparecchiature ad alta tensione richiedono un isolamento adeguato alla tensione del sistema e alle sollecitazioni elettriche previste.
- Metodo di raffreddamento:Selezionare una disposizione di raffreddamento adeguata in base alla potenza nominale del trasformatore, al carico e alle condizioni ambientali.
- Disposizione dei tocchi:Considerare se le fluttuazioni di tensione richiedono l'interruzione del circuito o altre soluzioni di regolazione delle prese.
- Ambiente di installazione:La temperatura, l'altitudine, l'umidità, la polvere, il sale, l'inquinamento e lo spazio di installazione disponibile possono influenzare la progettazione del trasformatore.
- Requisiti di protezione:Coordinare la protezione del trasformatore con il quadro a monte e a valle.
- Norme applicabili:Confermare i requisiti di progettazione e test del produttore rispetto agli standard e ai regolamenti applicabili al progetto.
Un errore di acquisto comune è selezionare la capacità del trasformatore basandosi solo sul carico massimo attuale. Un approccio più affidabile considera la crescita del carico, le correnti di avviamento, il fattore di potenza, i cicli operativi e le conseguenze dell'espansione futura.
Considerazioni sull'installazione e sulla messa in servizio
Anche un trasformatore di alta qualità può presentare problemi prematuri se l'installazione non è gestita correttamente. Prima della messa sotto tensione, il team di installazione deve verificare le fondamenta, gli spazi liberi, i collegamenti dei cavi, il sistema di messa a terra, i dispositivi di protezione, le condizioni dell'olio, i componenti meccanici e i risultati dei test elettrici.
Il trasformatore deve essere installato su una fondazione adeguata in grado di sostenerne il peso operativo. Anche una ventilazione e uno spazio di raffreddamento adeguati sono importanti perché il calore deve essere efficacemente trasferito lontano dal trasformatore.
La messa a terra è un’altra considerazione essenziale. Il serbatoio e le strutture metalliche associate devono essere correttamente collegati al sistema di messa a terra del progetto secondo i requisiti elettrici applicabili.
Prima della messa in servizio, i tecnici qualificati devono eseguire gli opportuni controlli elettrici e meccanici. A seconda della progettazione del trasformatore e dei requisiti di progetto, questi possono includere test della resistenza di isolamento, misurazione della resistenza dell'avvolgimento, verifica del rapporto di torsione, test dell'olio, controlli di protezione e ispezione delle connessioni.
Manutenzione per prestazioni a lungo termine
La manutenzione preventiva aiuta a identificare i problemi in via di sviluppo prima che diventino guasti gravi. Il programma di manutenzione deve essere adattato all'età, al carico, all'ambiente, alle raccomandazioni del produttore e alla storia operativa del trasformatore.
| Articolo di manutenzione | Cosa controllare | Potenziale segnale di avvertimento |
|---|---|---|
| Ispezione dell'olio | Livello, aspetto e qualità dell'olio | Contaminazione, scolorimento o condizioni anomale dell'olio |
| Monitoraggio della temperatura | Temperature di esercizio dell'olio e degli avvolgimenti | Aumento imprevisto della temperatura |
| Ispezione delle perdite | Aree del serbatoio, della guarnizione, della valvola e del radiatore | Perdite d'olio o superfici bagnate |
| Ispezione della boccola | Condizioni, pulizia e collegamenti | Crepe, contaminazione o segni di scarico anomalo |
| Test elettrici | Caratteristiche di isolamento e avvolgimento | Deviazione significativa rispetto ai risultati precedenti |
| Ispezione della messa a terra | Connessioni di terra e continuità | Collegamenti allentati o corrosi |
Il test dell'olio è particolarmente utile perché l'olio del trasformatore può fornire preziose informazioni sulle condizioni dell'isolamento e sul deterioramento interno. Per le installazioni critiche, il monitoraggio basato sulle condizioni può integrare le ispezioni di routine e aiutare i team di manutenzione a prendere decisioni più informate.
Trasformatori a bagno d'olio e a secco
I trasformatori a bagno d'olio e a secco possono entrambi servire applicazioni di distribuzione, ma le loro caratteristiche differiscono. La scelta giusta dipende dall'ambiente di installazione e dai requisiti del progetto.
| Fattore | Trasformatore immerso nell'olio | Trasformatore di tipo secco |
|---|---|---|
| Raffreddamento | Utilizza olio isolante per il trasferimento di calore | Utilizza il raffreddamento ad aria |
| Forza tipica | Gestione efficiente del calore per molte applicazioni di distribuzione più ampie | Utile quando si preferisce un'installazione senza olio |
| Manutenzione | Richiede il monitoraggio delle condizioni dell'olio e delle perdite | Non richiede la gestione dell'olio del trasformatore |
| Installazione | Richiede misure adeguate per le apparecchiature contenenti olio | Spesso conveniente per applicazioni interne con ventilazione adeguata |
| Idoneità del progetto | Comune nei sistemi di distribuzione di servizi pubblici, industriali ed esterni | Spesso considerato per edifici e luoghi con requisiti interni specifici |
Nessuna delle due tecnologie è universalmente migliore. La decisione dovrebbe basarsi su requisiti elettrici, condizioni del sito, considerazioni sulla sicurezza, normative, spazio disponibile, strategia di manutenzione e costi totali di proprietà.
Problemi comuni e soluzioni pratiche
Diversi segnali di avvertimento possono indicare che un trasformatore necessita di ispezione.
- Temperatura anormalmente alta:Controllare il livello di carico, le superfici di raffreddamento, la ventilazione, le condizioni dell'olio e le apparecchiature di misurazione della temperatura.
- Perdita di olio:Ispezionare guarnizioni, valvole, saldature, boccole e collegamenti del serbatoio. Le perdite non devono essere ignorate poiché un livello ridotto dell'olio può influire sull'isolamento e sul raffreddamento.
- Rumori o vibrazioni insoliti:Esaminare l'allentamento meccanico, le condizioni relative al nucleo, i problemi di installazione o i cambiamenti nelle condizioni operative.
- Instabilità di tensione:Controllare la tensione in ingresso, le impostazioni delle prese, la variazione di carico, i collegamenti e le caratteristiche di regolazione del trasformatore.
- Deterioramento dell'isolamento:Esaminare la qualità dell'olio e i risultati dei test elettrici e indagare su possibili surriscaldamenti, umidità, contaminazione o invecchiamento.
Per motivi di sicurezza, l'ispezione interna del trasformatore e i test ad alta tensione devono essere eseguiti solo da personale adeguatamente qualificato utilizzando procedure appropriate per l'apparecchiatura.
Domande frequenti
D: Cosa significa 33KV in un trasformatore di distribuzione?
R: Generalmente identifica il livello del sistema ad alta tensione per il quale è progettato il trasformatore. Il trasformatore abbassa quindi la tensione alla tensione secondaria richiesta per il sistema di distribuzione collegato.
D: Perché viene utilizzato l'olio all'interno di un trasformatore?
R: L'olio del trasformatore fornisce principalmente isolamento elettrico e aiuta a trasferire il calore lontano dal nucleo e dagli avvolgimenti. Il mantenimento di condizioni adeguate dell'olio è quindi importante per un funzionamento affidabile.
D: Per quanto tempo può funzionare un trasformatore immerso in olio da 33 KV?
R: La durata dipende dalla qualità del progetto, dal carico, dalla temperatura, dall'invecchiamento dell'isolamento, dalle condizioni ambientali, dalla manutenzione e dalle pratiche operative. Un monitoraggio adeguato e una manutenzione preventiva possono supportare in modo significativo l’affidabilità a lungo termine.
D: È possibile personalizzare un trasformatore da 33 KV?
R: Sì. I produttori di trasformatori possono generalmente configurare le apparecchiature in base a capacità, rapporto di tensione, impedenza, requisiti di raffreddamento, disposizione delle prese, condizioni di installazione e requisiti tecnici specifici del progetto.
D: Quali informazioni devo fornire quando richiedo un preventivo per un trasformatore?
R: Le informazioni utili includono tensione primaria, tensione secondaria, capacità nominale, frequenza, configurazione di fase, impedenza richiesta, requisiti di presa, posizione di installazione, condizioni ambientali, standard applicabili ed eventuali requisiti speciali di protezione o monitoraggio.
D: Qual è l'attività di manutenzione più importante?
R: Non esiste un'unica attività di manutenzione applicabile a ogni installazione. Quando si valutano le condizioni del trasformatore, è necessario considerare insieme le condizioni dell'olio, la temperatura, le perdite, le boccole, i risultati dei test elettrici, la messa a terra e il comportamento del carico.
Conclusionee
Un trasformatore di distribuzione immerso in olio da 33 KV è molto più di un dispositivo di conversione della tensione. È una parte fondamentale di un sistema di distribuzione elettrica affidabile, poiché fornisce trasformazione della tensione, isolamento e gestione del calore, supportando al tempo stesso carichi industriali e di pubblica utilità.
Per i clienti, la decisione di acquisto più importante è abbinare il progetto del trasformatore all’applicazione effettiva. Capacità, rapporto di tensione, impedenza, isolamento, raffreddamento, condizioni ambientali, protezione, requisiti di installazione e futura crescita del carico dovrebbero essere tutti valutati prima di effettuare un ordine. Altrettanto importante, le prestazioni del trasformatore dopo l'installazione dipendono dalla corretta messa in servizio, dall'ispezione regolare, dalla gestione dell'olio, dal monitoraggio della temperatura e dalla manutenzione tempestiva.
Quando valuti i fornitori, guarda oltre la valutazione sulla targhetta. Un produttore affidabile dovrebbe essere in grado di fornire specifiche tecniche chiare, documentazione di test adeguata, informazioni sul controllo di qualità, supporto tecnico e raccomandazioni pratiche per l'applicazione prevista.
Yueqing Sarah Electric Co., Ltd.si concentra su soluzioni per apparecchiature elettriche e può assistere i clienti nella valutazione delle specifiche del trasformatore in base ai requisiti del progetto. Se stai progettando un nuovo sistema di distribuzione, aggiornando una sottostazione esistente o cercando un trasformatore di distribuzione immerso in olio da 33 KV adatto,contattaci per discutere tensione, capacità, ambiente di installazione e requisiti tecnici. Il nostro team può aiutarti a passare dai requisiti di progetto a una soluzione pratica di trasformazione.
