In che modo un trasformatore di potenza da 145 KV fornisce energia affidabile ad alta tensione?

Sommario

1. Comprensione del ruolo di un trasformatore di potenza da 145 KV
2. Come funziona un trasformatore di potenza da 145 KV?
3. Quali sono i componenti principali?
4. Perché è importante la trasformazione affidabile a 145 KV?
5. Dove vengono utilizzati i trasformatori di potenza da 145 KV?
6. Cosa dovrebbero considerare gli acquirenti prima di ordinare?
7. Come è possibile migliorare le prestazioni del trasformatore?
8. Quale manutenzione richiede un trasformatore da 145 KV?
9. Quali problemi possono influenzare l'affidabilità del trasformatore?
10. In che modo un fornitore affidabile di trasformatori può supportare il tuo progetto?
11. Domande frequenti
12. Conclusione

1. Comprensione del ruolo di un trasformatore di potenza da 145 KV

Le moderne reti elettriche dipendono dalla trasmissione ad alta tensione per spostare l’energia elettrica su lunghe distanze con perdite controllate. All'interno di queste reti, i trasformatori di potenza svolgono una delle funzioni più importanti: modificano i livelli di tensione in modo che l'elettricità possa essere trasmessa, distribuita e, infine, consumata dalle apparecchiature elettriche.

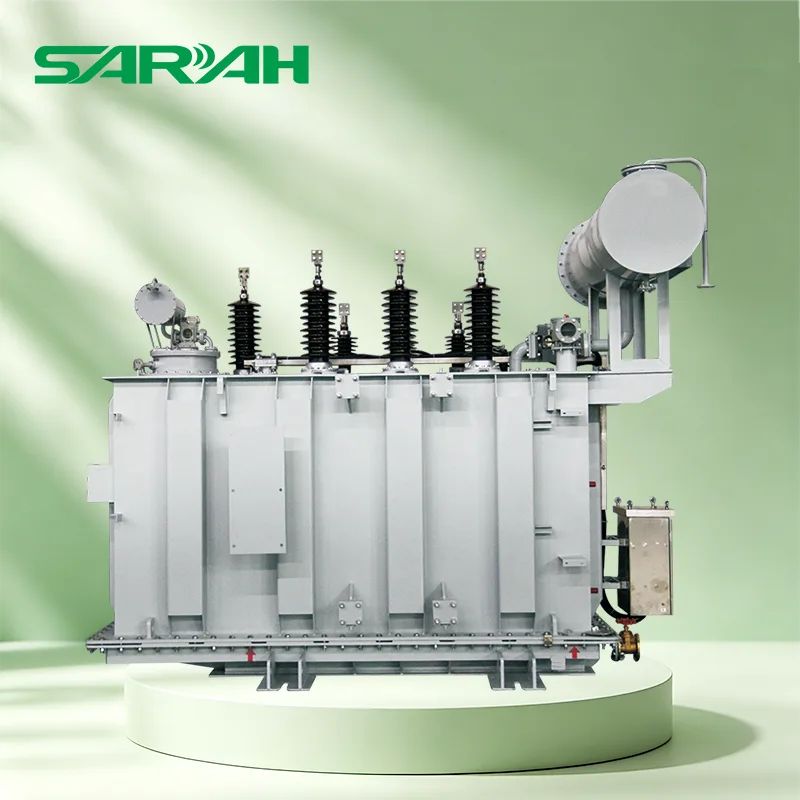

A Trasformatore di potenza 145KVè progettato per applicazioni ad alta tensione in cui l'apparecchiatura deve fornire isolamento affidabile, prestazioni termiche, resistenza meccanica e stabilità elettrica. La designazione 145 KV è comunemente associata alla classe di tensione massima del sistema dell'apparecchiatura del trasformatore piuttosto che indicare semplicemente che il trasformatore funziona continuamente esattamente a 145 kV.

Per sottostazioni, impianti di energia rinnovabile, impianti industriali e reti di servizi pubblici, l’affidabilità del trasformatore influisce direttamente sulla disponibilità di energia. Una specifica inadeguata del trasformatore può causare perdite eccessive, surriscaldamento, stress di isolamento, arresti imprevisti o manutenzione costosa.

2. Come funziona un trasformatore di potenza da 145 KV?

Il principio di funzionamento si basa sull'induzione elettromagnetica. Quando la corrente alternata scorre attraverso l'avvolgimento primario, produce un flusso magnetico variabile all'interno del nucleo del trasformatore. Questo campo magnetico variabile induce una tensione nell'avvolgimento secondario.

La relazione tra le tensioni primaria e secondaria è determinata in gran parte dal rapporto spire degli avvolgimenti. Selezionando un rapporto spire appropriato, il trasformatore può aumentare o diminuire la tensione in base ai requisiti del sistema di trasmissione o distribuzione.

Ad esempio, l'energia elettrica generata a una tensione inferiore può essere intensificata per la trasmissione. In una sottostazione ricevente, un altro trasformatore può ridurre la tensione a un livello adatto alla distribuzione regionale o al consumo industriale.

3. Quali sono i componenti principali?

Le prestazioni del trasformatore ad alta tensione dipendono dall'interazione di numerosi componenti. Ogni parte deve essere adeguatamente progettata per le condizioni elettriche e ambientali dell'installazione.

• Nucleo magnetico:Fornisce il percorso per il flusso magnetico ed è progettato per ridurre al minimo le perdite del nucleo.
• Avvolgimenti:Trasferiscono l'energia elettrica attraverso l'induzione elettromagnetica e devono resistere a sollecitazioni elettriche, termiche e meccaniche.
• Serbatoio del trasformatore:Protegge i componenti attivi e contiene olio isolante nei modelli a bagno d'olio.
• Sistema di isolamento:Separa i componenti sotto tensione e supporta il funzionamento affidabile ad alta tensione.
• Sistema di raffreddamento:Rimuove il calore generato dagli avvolgimenti e dalle perdite del nucleo.
• Boccole:Fornire collegamenti isolati tra gli avvolgimenti interni e i conduttori esterni.
• Commutatore:Consente la regolazione della tensione entro l'intervallo operativo progettato.
• Dispositivi di protezione:Aiuta a rilevare condizioni anomale come variazioni di pressione, aumento di temperatura o guasti interni.
• Apparecchiature di monitoraggio:Fornisce informazioni su temperatura, condizioni dell'olio, carico e altri parametri operativi.

La configurazione esatta dipende dalla capacità nominale, dal rapporto di tensione, dal metodo di raffreddamento, dai requisiti di isolamento, dall'ambiente di installazione e dagli standard tecnici applicabili.

4. Perché è importante la trasformazione affidabile a 145 KV?

Le sottostazioni ad alta tensione spesso fungono da punti strategici in una rete elettrica. Il guasto del trasformatore può quindi influenzare non solo un pezzo di apparecchiatura ma potenzialmente un intero processo industriale, un impianto di generazione o una fornitura di energia regionale.

L'affidabilità inizia con una corretta progettazione elettrica. Tuttavia, la sola progettazione elettrica non è sufficiente. La gestione termica, il coordinamento dell'isolamento, la costruzione meccanica, la qualità della produzione, il trasporto, la messa in servizio e la manutenzione influiscono tutti sulla durata di servizio.

5. Dove vengono utilizzati i trasformatori di potenza da 145 KV?

I trasformatori di classe 145KV possono essere trovati in un'ampia gamma di progetti di infrastrutture elettriche. La loro applicazione dipende dalla tensione di rete, dalla capacità di potenza, dalla configurazione del trasformatore e dalle specifiche del progetto.

• Sottostazioni di trasmissione e ricezione elettrica
• Reti elettriche su scala industriale
• Sistemi di raccolta e connessione alla rete delle energie rinnovabili
• Grandi impianti di produzione industriale
• Impianti di estrazione mineraria e di lavorazione pesante
• Impianti di produzione di energia
• Infrastrutture regionali di distribuzione elettrica
• Progetti infrastrutturali che richiedono interconnessione ad alta tensione

I progetti di energia rinnovabile possono essere particolarmente impegnativi perché il carico del trasformatore può variare in modo significativo a seconda delle condizioni di generazione. Sono quindi essenziali un’adeguata pianificazione della capacità e una progettazione termica.

6. Cosa dovrebbero considerare gli acquirenti prima di ordinare?

L'acquisto di un trasformatore di potenza da 145 KV dovrebbe iniziare con l'impianto elettrico piuttosto che con il catalogo prodotti. Un trasformatore che appare idoneo solo in base alla tensione potrebbe non soddisfare i requisiti effettivi di carico, ambientali, di protezione o di installazione del progetto.

Gli acquirenti dovrebbero inoltre valutare la capacità di produzione in fabbrica, le procedure di test, la documentazione, l'esperienza di consegna, il supporto post-vendita, la disponibilità dei pezzi di ricambio e la capacità del fornitore di fornire configurazioni personalizzate.

7. Come è possibile migliorare le prestazioni del trasformatore?

Le prestazioni a lungo termine dipendono dal mantenimento delle sollecitazioni elettriche, termiche e meccaniche entro i limiti operativi previsti. Diverse misure pratiche possono aiutare.

1. Ottimizza la capacità del trasformatore:Evitare un funzionamento persistente vicino al carico nominale massimo a meno che il progetto non lo consenta specificatamente.
2. Gestisci la temperatura operativa:Un raffreddamento efficace aiuta a controllare la temperatura dell'avvolgimento e dell'olio.
3. Monitorare le condizioni di isolamento:Il degrado dell'isolamento può diventare un grave problema di affidabilità nelle apparecchiature ad alta tensione.
4. Controllare l'umidità:L'umidità può influire negativamente sulle prestazioni di isolamento e deve essere gestita con attenzione.
5. Utilizzare una protezione adeguata:I relè di protezione e i dispositivi di monitoraggio dovrebbero essere coordinati con l'intero sistema della sottostazione.
6. Mantenere registrazioni accurate:Le tendenze operative possono aiutare a identificare un graduale deterioramento prima che diventi un grave fallimento.

8. Quale manutenzione richiede un trasformatore da 145 KV?

I requisiti di manutenzione dipendono dalla progettazione del trasformatore, dalle condizioni operative, dalle raccomandazioni del produttore e dalle normative applicabili. Un programma di manutenzione strutturato dovrebbe combinare l'ispezione di routine con test basati sulle condizioni, ove appropriato.

• Ispezione visiva del serbatoio, boccole, collegamenti e accessori
• Ispezione per perdite di olio o condizioni di pressione anomale
• Monitoraggio della temperatura e del carico
• Test dell'olio isolante ove applicabile
• Test diagnostici elettrici secondo il programma di manutenzione
• Ispezione delle apparecchiature di raffreddamento
• Ispezione e verifiche funzionali dei dispositivi di protezione
• Ispezione e manutenzione del commutatore, se applicabile
• Revisione dei dati operativi e di test storici

Uno degli errori più grandi è considerare la manutenzione solo come un’attività di emergenza. La valutazione periodica delle condizioni consente agli operatori di identificare tendenze anomale prima che si trasformino in gravi guasti alle apparecchiature.

9. Quali problemi possono influire sull'affidabilità del trasformatore?

I trasformatori ad alta tensione funzionano sotto notevoli stress elettrici e termici. I problemi più comuni legati all'affidabilità includono il deterioramento dell'isolamento, il surriscaldamento, il carico eccessivo, le perdite d'olio, i problemi del sistema di raffreddamento, i danni meccanici e le condizioni operative anomale.

10. In che modo un fornitore affidabile di trasformatori può supportare il tuo progetto?

La scelta di un fornitore di trasformatori è una decisione tecnica tanto quanto commerciale. Un produttore capace dovrebbe essere in grado di comprendere l'applicazione completa invece di offrire un prodotto generico basato solo sulla tensione richiesta.

Yueqing Sarah Electric Co., Ltd.può essere considerato un partner fornitore per progetti che richiedono soluzioni di trasformatori di potenza e relative apparecchiature elettriche. Nel valutare un produttore, i clienti dovrebbero prestare attenzione alla comunicazione tecnica, alla configurazione del prodotto, ai processi di produzione, alla capacità di test, alla documentazione tecnica, al coordinamento della consegna e al servizio post-vendita.

Queste domande possono ridurre il rischio di approvvigionamento e contribuire a garantire che il trasformatore selezionato sia compatibile con l'ambiente operativo effettivo anziché semplicemente corrispondere a un numero di tensione su un preventivo.

11. Domande frequenti

Cosa significa 145KV su un trasformatore di potenza?

145KV si riferisce generalmente alla classe di tensione associata all'apparecchiatura del trasformatore. Le tensioni operative nominali esatte e i livelli di isolamento dipendono dalla progettazione tecnica del trasformatore e dai requisiti dell'impianto elettrico.

È possibile personalizzare un trasformatore da 145KV?

SÌ. Le configurazioni dei trasformatori possono essere progettate in base a requisiti specifici del progetto quali capacità nominale, rapporto di tensione, frequenza, disposizione di raffreddamento, requisiti di commutazione, livelli di isolamento, condizioni ambientali e configurazione degli accessori.

Perché il raffreddamento è importante per un trasformatore ad alta tensione?

Le perdite elettriche generano calore durante il funzionamento del trasformatore. Se il calore non viene rimosso efficacemente, le temperature possono aumentare e accelerare l’invecchiamento dell’isolamento. Una disposizione di raffreddamento adeguata aiuta a mantenere le temperature di esercizio entro l'intervallo previsto.

Quali informazioni devono essere fornite quando si richiede un preventivo?

I clienti dovrebbero idealmente fornire la potenza nominale richiesta, le tensioni primarie e secondarie, la frequenza, la configurazione di fase, l'ambiente di installazione, l'intervallo di prese richiesto, i requisiti di raffreddamento, gli standard applicabili ed eventuali specifiche tecniche specifiche del progetto.

Come si può prolungare la vita utile del trasformatore?

Carico adeguato, raffreddamento efficace, buone condizioni di isolamento, controllo dell'umidità, ispezione regolare, manutenzione tempestiva e monitoraggio continuo possono contribuire a un funzionamento affidabile a lungo termine.

La capacità del trasformatore è l’unico fattore di scelta importante?

No. È necessario considerare anche il rapporto di tensione, il coordinamento dell'isolamento, il raffreddamento, l'impedenza, le condizioni ambientali, i requisiti di protezione, le funzioni di commutazione, i vincoli di installazione, gli standard applicabili e i requisiti di servizio a lungo termine.

12. Conclusione

A Trasformatore di potenza 145KVsvolge un ruolo essenziale nelle infrastrutture elettriche ad alta tensione consentendo un'efficiente trasformazione della tensione e una trasmissione affidabile dell'energia. Le sue prestazioni dipendono da molto di più della classe di tensione nominale. La progettazione del nucleo, la costruzione degli avvolgimenti, l'isolamento, il raffreddamento, la protezione, il monitoraggio, l'installazione e la manutenzione contribuiscono tutti a garantire un funzionamento affidabile.

Per acquirenti e ingegneri di progetto, l'approccio più efficace è definire i requisiti elettrici e ambientali completi prima di selezionare l'apparecchiatura. Una specifica tecnica dettagliata può ridurre i problemi di compatibilità, migliorare l’accuratezza dell’approvvigionamento e supportare migliori prestazioni operative a lungo termine.

Se stai pianificando una sottostazione ad alta tensione, un sistema energetico industriale, una connessione alla rete o un altro progetto di infrastruttura elettrica, lavorare direttamente con un produttore esperto può rendere più efficienti le specifiche e il processo di approvvigionamento.
